1. Úvod

Tento uživatelský návod se věnuje tepelnému čerpadlu Cool Magic, které se dodává jako příslušenství větrací jednotky Big Magic. Tepelné čerpadlo Cool Magic je navrženo pro chlazení a vytápění obytných prostor prostřednictvím vzduchotechnických rozvodů větracího systému. V nízkoenergetických a pasivních domech slouží Cool Magic jako hlavní zdroj tepla i chladu.

Před uvedením jednotky do provozu si pečlivě prostudujte tento návod. Dodržováním uvedených pokynů a doporučení zajistíte správnou a bezpečnou funkci jednotky.

Výrobce si vyhrazuje právo na technické úpravy a změny tohoto návodu bez předchozího upozornění.

2. Označení a použití

Tepelné čerpadlo Cool Magic slouží jako aktivní zdroj chladu a tepla pro větrací jednotku Big Magic. Je navrženo pro komfortní a energeticky úsporné chlazení a vytápění rodinných domů.

Tepelné čerpadlo umožňuje topení i chlazení v plném pracovním rozsahu větrací jednotky Big Magic, tj. 50–450 m³/h. Je provozuschopné při teplotách venkovního vzduchu od -15 °C do +24 °C v režimu topení a od -15 °C do +46 °C v režimu chlazení.

3. Bezpečnostní pokyny

Dodržujte veškeré bezpečnostní pokyny uvedené v tomto návodu. Nedodržení těchto pokynů může vést ke zranění osob nebo poškození zařízení.

Obecné bezpečnostní zásady

• Tepelné čerpadlo Cool Magic bylo navrženo a vyrobena pro použití v obytných budovách.
• Zařízení smí být používáno výhradně k účelu, pro který bylo určeno, a pouze v souladu s technickými podmínkami stanovenými výrobcem.

Instalace a provoz

• Instalace jednotky musí probíhat v souladu s platnými bezpečnostními předpisy a normami.
• Montáž, elektrické zapojení, uvedení do provozu a servis smí provádět pouze autorizovaný technik s odpovídající kvalifikací a znalostmi.
• Zařízení nesmí být upravováno nebo měněno jiným než autorizovaným technikem.

Obsluha jednotky

• Samostatně mohou zařízení obsluhovat pouze osoby, které jsou fyzicky i duševně způsobilé a které se řádně seznámily s tímto návodem.
• Tepelné čerpadlo lze instalovat a uvádět do provozu pouze po dokončení hrubých stavebních prací. Instalace do staveniště je nepřípustná!

Údržba a bezpečnostní opatření

• ⚠ Veškeré servisní práce, včetně výměny filtrů, lze provádět pouze tehdy, je-li zařízení odpojeno od elektrické sítě.

4. Popis jednotky

Cool Magic je tepelné čerpadlo typu vzduch-vzduch a umožňuje vzduch nejen ohřívat v zimě, ale i ochlazovat v létě. Upravený vzduch je rovnoměrně rozváděn do všech místností větracím systémem a teplota se dá řídit individuálně podle potřeby. Celý systém tak spojuje komfort, zdravé vnitřní prostředí a nízkou spotřebu energie.

Cool Magic má venkovní kondenzační jednotku. Výparník je integrován v těle větrací jednotky Big Magic.

5. Provozní režimy

5.1 Režim chlazení

V tomto režimu je povolen provoz kompresorové jednotky v režimu chlazení.

Vlastní zapnutí, vypnutí a řízení výkonu kompresorové jednotky určuje řídící algoritmus plně automaticky. Zohledňuje při tom:

• Nastavenou požadovanou teplotu v jednotlivých místnostech
• Skutečnou teplotu v jednotlivých místnostech
• Vývoj skutečné teploty, tj. zda se skutečná teplota k požadované teplotě přibližuje nebo nikoliv

Režim chlazení lze ovládat pomocí ovladače A1MCP nebo pomocí aplikace.

5.2 Režim topení

V tomto režimu je povolen provoz kompresorové jednotky v režimu topení.

Vlastní zapnutí, vypnutí a řízení výkonu kompresorové jednotky určuje řídící algoritmus plně automaticky. Zohledňuje při tom:

• Nastavenou požadovanou teplotu v jednotlivých místnostech
• Skutečnou teplotu v jednotlivých místnostech
• Vývoj skutečné teploty, tj. zda se skutečná teplota k požadované teplotě přibližuje nebo nikoliv
• Zohlednění, zda je v systému aktivované ovládání bivalentního zdroje, např. podlahového vytápění nebo topných panelů

Režim topení lze ovládat pomocí ovladače A1MCP nebo pomocí aplikace.

5.3 Automatický režim – Auto

V automatickém režimu systém podle venkovní teploty vyhodnocuje, zda jsou splněny legislativní podmínky pro zahájení, resp. ukončení topné sezóny. Podle toho se automaticky přepne provoz z režimu chlazení do režimu topení a naopak.

Start topné sezóny: Průměrná venkovní teplota v období září-květen klesne dva po sobě jdoucí dny pod 13 °C.

Konec topné sezóny: Průměrná venkovní teplota v období září-květen stoupne dva po sobě jdoucí dny nad 13 °C.

Automatický režim lze aktivovat pomocí ovladače A1MCP nebo pomocí aplikace.

6. Ovládání

Ovladač A1MCP je standardní řídicí panel určený pro ovládání systémů Big Magic.

Po připojení tepelného čerpadla Cool Magic se aktivuje nová obrazovka ovládání topení.

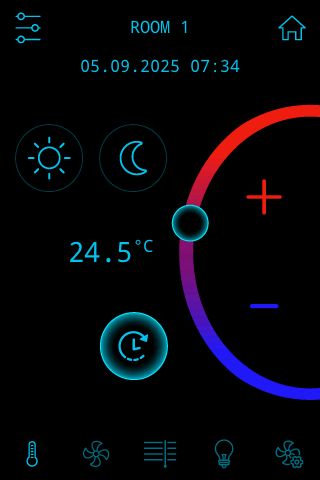

6.1. Obrazovka ovládání topení / chlazení

Na obrazovce ovládání topení lze nastavit požadovanou teplotu.

V případě jednoho ovladače v systému se nastavení teploty vztahuje na celý systém.

V případě více ovladačů v systému se nastavení teploty vztahuje pro příslušnou místnost, systém následně vyhodnocuje nastavení ze všech místností.

Teplotu je možno nastavit:

• Symbolem sluníčka na komfortní teplotu 23 °C
• Symbolem měsíčku na útlumovou teplotu 3 °C = hlídání nezámrzné teploty
• Manuálně na stupnici v rozsahu 22 °C +/- 10 K

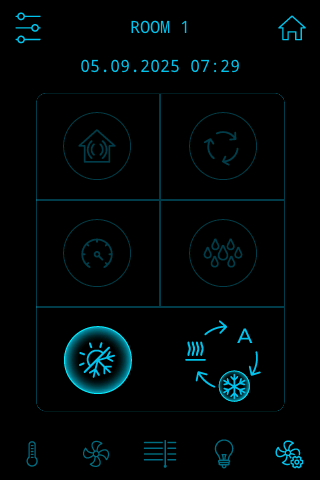

6.2 Obrazovka aktivace funkcí

Na obrazovce lze vlevo dole Cool Magic aktivovat nebo vypnout. Po aktivaci se vpravo dole přepíná mezi režimy chlazení / topení / auto. Aktivuje se vždy poslední režim z paměti.

⚠ Aktivace Cool Magic neznamená automaticky spuštění chlazení nebo topení. Start kompresoru proběhne až podle vyhodnocení skutečné a nastavené teploty z ovladačů připojených v systému.

7. Záruka

Nad rámec zákonné záruky se na tepelné čerpadlo Cool Magic vztahuje rozšířená záruční doba, a to dle stejných podmínek, jako na větrací jednotku Big Magic.
